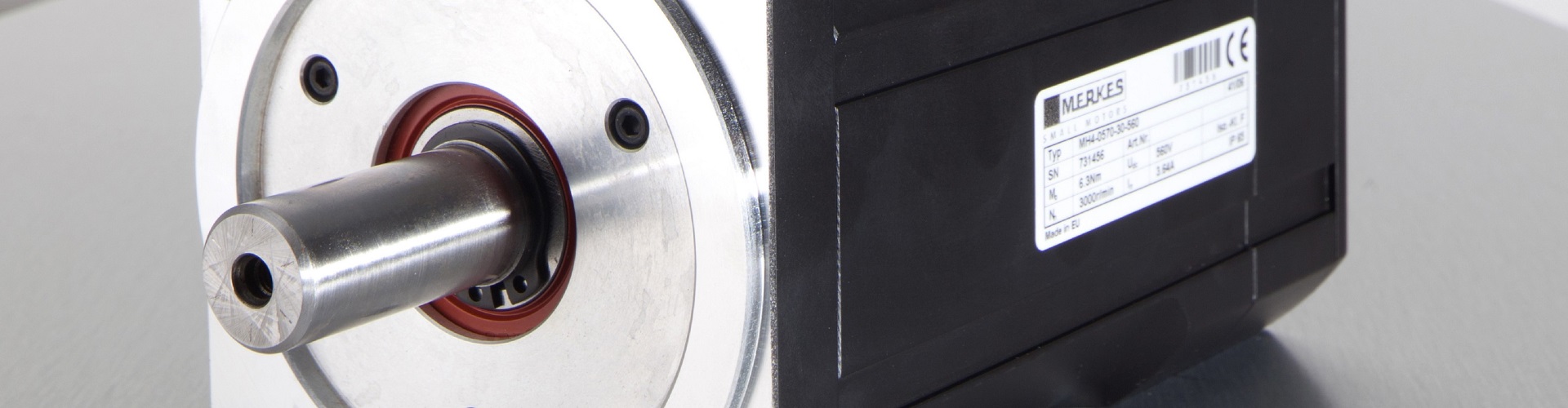

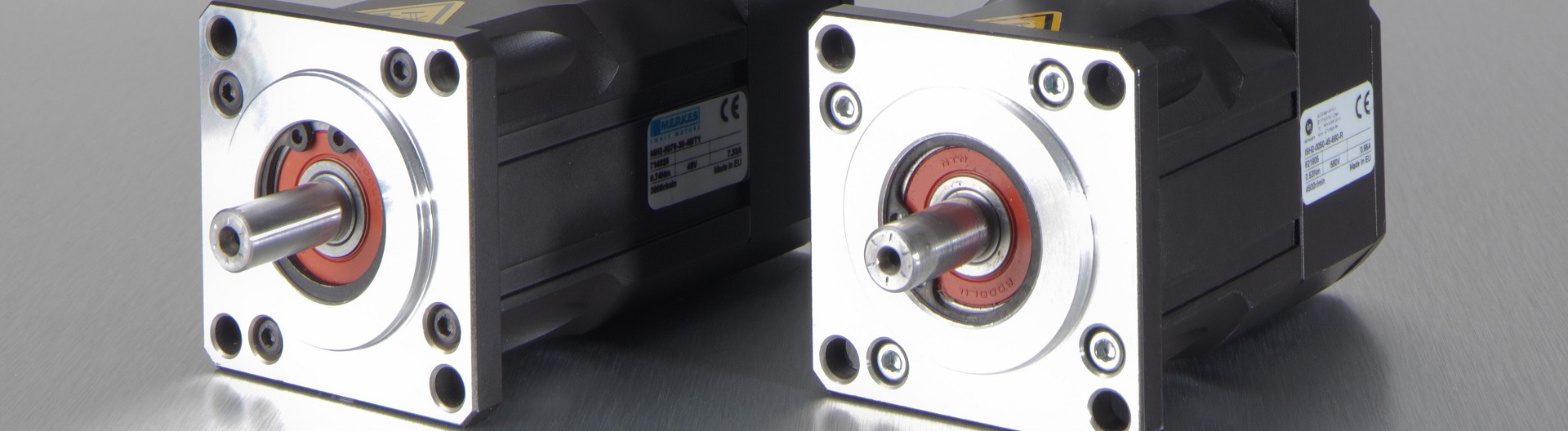

Synchron-Servomotoren

Die Synchron-Servomotoren der Serien MN, MT und MTK sind bürstenlose permanenterregte Synchronmotoren mit sinusförmiger Gegen-EMK und besitzen Neodym-Permanentmagnete im Rotor. Damit eignen sie sich insbesondere für hochwertige Servoanwendungen wie beispielsweise Positionieraufgaben mit höchsten Ansprüchen an Dynamik und Genauigkeit.

Die Alleskönner – Serie MN

Das neue Konzept der Serie MN optimiert die Wärmeabgabe, verbessert den magnetischen Fluss im Motor und schafft durch die moderne Segmentwickeltechnik mit ebenfalls verkürzten Statorblechen einen Servomotor mit einem herausragenden Verhältnis von Drehmoment/Volumenliter.



 Stillstandsmoment [Mo]: 0,28Nm – 60,0Nm

DC Bus Spannung [Udc]: 320V / 560V

Flansch: 55mm – 190mm

Die Starken – Serie MT

Diese bürstenlosen Synchron-Servomotoren mit 6-poligem Stator sind völlig neu aufgebaut und konzipiert. Das moderne Konzept des magnetischen Kreises, der Wicklung und Isolation schafft Drehmomentreserven und steigert die Lebensdauer beträchtlich.

Stillstandsmoment [Mo]: 0,1Nm – 115,0Nm

DC Bus Spannung [Udc]: 320V / 560V

Flansch: 37mm – 240mm

Die Kompakten – Serie MTK

Diese bürstenlosen Synchron-Servomotoren mit 6-poligem Stator basieren auf der Serie MT und sind durch ihre kompakte Bauform ausgezeichnet. Sie eignen sich besonders für Applikationen mit begrenztem Einbauraum.

Stillstandsmoment [Mo]: 1,0Nm – 18,5Nm

DC Bus Spannung [Udc]: 320V / 560V

Flansch: 98mm – 190mm

Standardausführung

2-polige Resolver-Rückführung / Flanschdosen, gerade, 1″ / Flansch-Bauform B5 / Thermoschutz PTC / Schutzart IP65 / glatte Welle / RAL 9005

Optionen und Ausstattungen

Optionen und Ausstattungen können auf Anfrage gerne geprüft werden. Generell können sich Optionen und von der Standardausführung abweichenden Ausstattungen auch auf die Abmessungen und Geometrien der Motoren auswirken. Wir empfehlen in diesen Fällen frühzeitig Rücksprache bei der Projektplanung mit uns zu halten.
